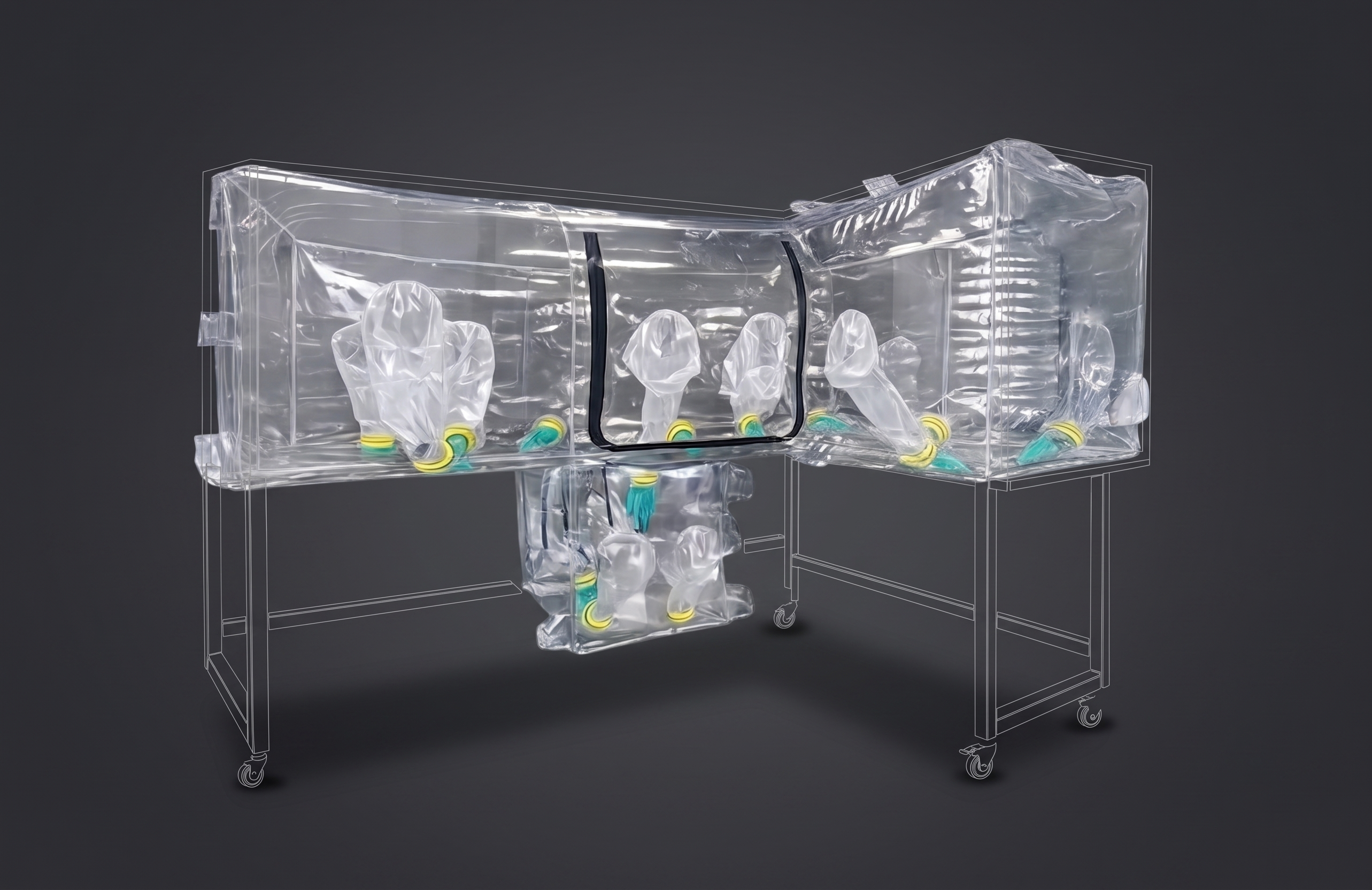

Капсулы для гибких изоляторов
Индивидуально проектируемые гибкие барьеры для локальной изоляции технологических операций
Герметизируемая пленочная оболочка, изготовленная по размерам и конфигурации заказчика. Формирует физический барьер между технологическим процессом, оператором и окружающей средой, сохраняет визуальный контроль и позволяет выполнять операции через встроенные перчаточные рукава.
Модель: FlexIzo / сменная капсула
Назначение и области применения
Капсула может использоваться как сменная оболочка существующего изолятора, самостоятельное локальное укрытие или основа для интеграции с каркасом, вентиляцией и модулем управления. Капсула как отдельное изделие является гибким физическим барьером; каркас, HEPA-фильтрация, вентиляторы, электропитание и управление перепадом давления в базовую поставку не входят.
Технологические операции и сценарии применения
Локальная изоляция лабораторных, фармацевтических и биотехнологических операций.
Укрытие технологического оборудования, реакторов, смесителей, дозаторов и участков фасовки.
Работа с порошками, аэрозолями, биологическими материалами и сенсибилизирующими веществами.
Создание чистой локальной зоны вокруг продукта или критичного соединения.
Временная изоляция оборудования при ремонте, очистке, замене фильтров или демонтаже.
Безопасная загрузка, выгрузка, пересыпание, взвешивание, отбор проб и упаковка.
Организация шлюзовой передачи материалов между рабочими зонами.
Замена изношенной или загрязнённой оболочки в составе ранее установленного изолятора.
Основные преимущества
Проектирование под конкретную операцию без привязки к стандартному типоразмеру, интеграция с существующим оборудованием и нестандартной компоновкой помещения, прозрачная рабочая зона, размещение рукавов напротив точек вмешательства, малая масса и возможность быстрой замены оболочки.
Характеристики
Геометрия: Прямоугольная, цилиндрическая или кольцевая, фасонная, Г-образная, многоуровневая, многокамерная, локальный кожух или подвесное исполнение
Камеры и зоны: Рабочая камера, один или несколько гибких передаточных шлюзов, последовательно разделённые технологические зоны
Перчаточные рукава: Количество, диаметр, длина, ориентация и размер перчаток определяются по карте операций
Технологические порты: Резьбовые, фланцевые, вводные рукава, проходные манжеты и специальные порты под техническое согласование
Гермодвери и молнии: Материальные, монтажные и сервисные проёмы; горизонтальные, вертикальные или контурные герметичные молнии
Крепление и сопряжение: Петли, ленты, карманы, усиления, нижние юбки, фасонные манжеты и точки подвеса
Материалы: GMP-плёнка 0,5 мм; тиснёная GMP-плёнка 0,3 мм для рукавов; ПВХ, силиконовые уплотнения и полипропиленовые основания
Соединение деталей: Высокотемпературное сращивание материалов с формированием герметичного шва
Варианты поставки: Базовая, перчаточная, процессная, со шлюзом, многокамерная, фасонная или сменная капсула
Инженерные системы: Каркас, HEPA-фильтрация, вентиляторы, электропитание и управление давлением — отдельно или в составе комплектного изолятора
Химическая стойкость: Совместимость плёнки, молний, перчаток и уплотнений с продуктом, растворителями, дезсредствами и VHP подтверждается до заказа
Контроль и документация: Входной, размерный, визуальный контроль швов, комплектности и герметичности; паспорт, инструкция и протокол контроля — по проекту
